Dãy máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

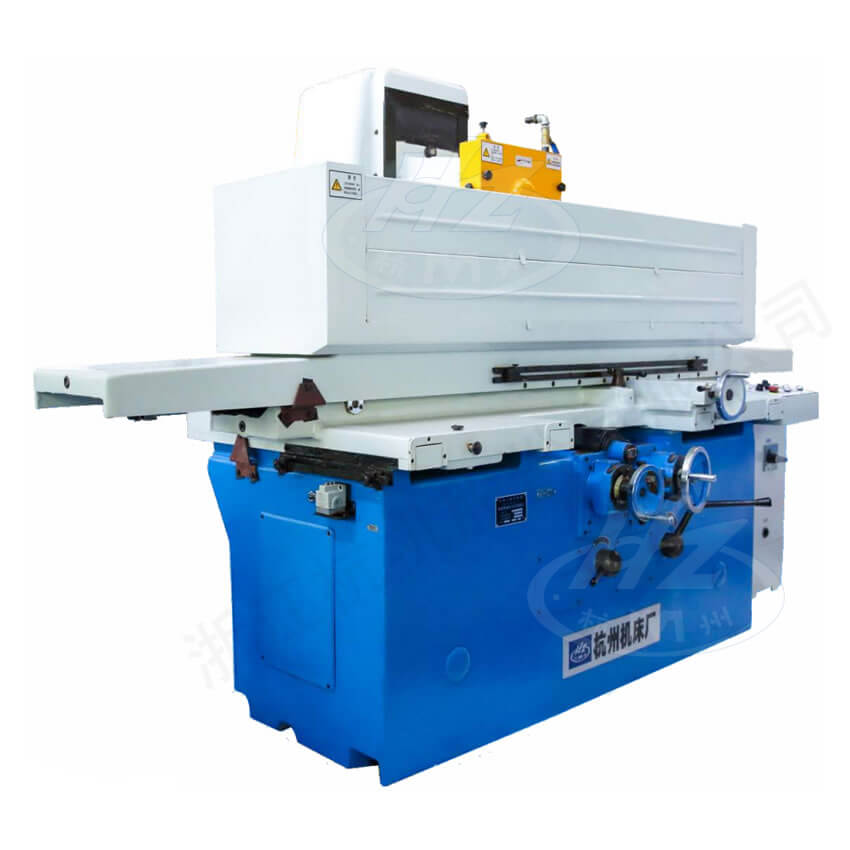

Máy mài phẳng trục ngang chính xác MM7132A×16 MM7132B×16 MM7132B×16/LC - Máy mài phẳng trục ngang cao cấp

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này sử dụng cạnh của bánh mài để gia công mặt phẳng của chi tiếtbj88 đá gà, đồng thời cũng có thể dùng mặt đầu của bánh mài để gia công rãnh và mặt bên của gờ. Độ chính xác và độ bóng bề mặt khi mài đều rất cao. Phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng bảo trì máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Nam châm điện (320×1600mm)	1 miếng	Bàn kẹp đá mài cùng đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Máy mài đá mài (không bao gồm kim cương)	1 bộ	Đệm điều chỉnh máy tiện	11
Phụ kiện đặc biệt (tính riêng)
Dao đá mài kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậpnhận định bóng đá, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh lá biến lưu lượngbj88 đá gà, sử dụng hệ thống thủy lực kín, chuyển động ổn định, tiếng ồn nhỏ và nhiệt độ dầu trong bể giảm thấp.

■ Dẫn hướng ngang của bàn dao sử dụng ổ bi dẫn hướngbắn cá bắn cá, tiến dao được điều khiển bởi động cơ biến tần xoay chiều, có thể đạt được tốc độ điều chỉnh liên tục, giúp thực hiện tiến dao gián đoạn và liên tục một cách chính xác.

■ Trục chính của đầu mài sử dụng ổ trục tĩnh áp có lỗ nhỏ và tuần hoàn dầu bên trongbắn cá bắn cá, đảm bảo độ chính xác quay cao, từ đó mang lại độ bóng bề mặt tốt hơn.

■ Máy MM7132B×16 có bể dầu ngoàibắn cá bắn cá, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

■ Máy MM7132B×16/LC có bể chứa dầu rờinhận định bóng đá, trục đứng điều khiển theo chương trình đơn trục. Có thể thực hiện mài tự động theo chiều dọc; sửa đá mài tự động; bù trừ đá mài tự động và các chức năng khác.

Thông số kỹ thuật

Mã:				MM7132A×16 / MM7132B×16 / MM7132B×16/LC
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1600×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1650
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	330
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Gián đoạn (điều tốc vô cấp)	mm	0bắn cá bắn cá,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	527
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh đầu mài		mm/min	225
	Tốc độ quay của trục đá mài		rpm	1500
	Tiến động tinh thể theo phương thẳng đứng của đầu mài		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác làm việc	Độ song song giữa bề mặt gia công và mặt nền		mm	300:0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh		kg	6500
Trọng lượng máy	Trọng lượng thô		kg	8000
Kích thước bên ngoài (dài × rộng × cao)			mm	4400×1600×2055
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4700×2000×2550
