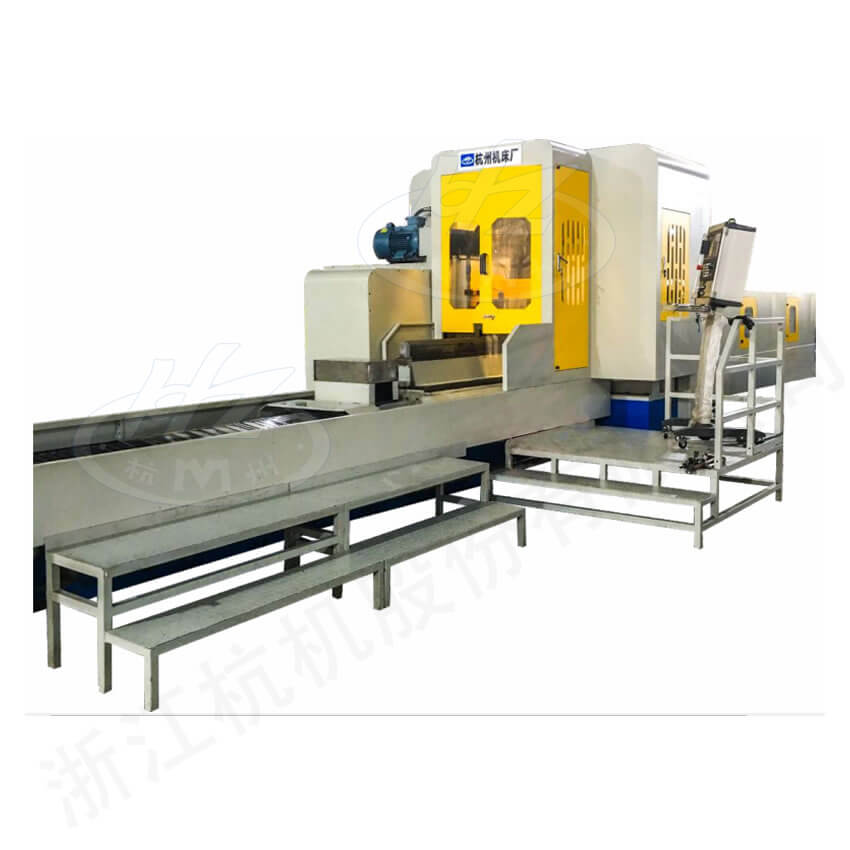

Máy mài ray dẫn hướng CNC HZ-090C

Máy tiện CNC HZ-090C là loại máy mài chuyên dụng dành cho các loại ổ trượt tuyến tínhCá cược thể thao, được thiết kế và sản xuất nhằm thực hiện các công đoạn mài tinh xác cho cả ổ trượt tuyến tính thông thường lẫn ổ trượt có con lăn. Máy sử dụng phương pháp mài hình dạng đa đầu mài với nhiều hướng tiếp xúc để gia công chính xác các loại ổ trượt tuyến tính, có thể xử lý các kích thước từ 15 đến 65mm.

■ Máy có cấu trúc khung dạng cầuCá cược thể thao, được tạo thành từ hai cột đứng, dầm ngang và thân máy tạo thành khung cứng kín;

■ Bàn làm việc của thân máy sử dụng kiểu dẫn hướng "hai V"bắn cá bắn cá, dẫn hướng bàn làm việc là loại dẫn hướng dính nhựa, trong khi dẫn hướng thân máy được bôi trơn bằng lượng dầu lớn, đảm bảo hoạt động trơn tru và bền bỉ.
Bể dầu bôi trơn được trang bị thiết bị điều khiển nhiệt độ;

■ Các đầu mài đều sử dụng ổ bi tiếp xúc góc cặp chính xác caoCá cược thể thao, cấu trúc kiểu ống lồng;

■ Cầu ngang được cố định không di chuyển theo chiều dọc; hai đầu mài đứng được lắp đặt ở phía trước của cầu ngang; đầu mài nằm ngang được bố trí phía trước đầu mài đứng.

■ Hai đầu mài đứng sử dụng cùng một thiết bị làm sắc kim cương để mài lần lượt33win9 com, đảm bảo tính nhất quán về kích thước rãnh hai bên;

■ Máy có chức năng rửa bàn máy tự động33win9 com, căn chỉnh phôi tự động và hỗ trợ thay đá mài;

■ Hệ thống điều khiển của máy là hệ thống Siemens 828Dbắn cá bắn cá, đi kèm cảm biến quang Heidenhain, giúp đạt được kiểm soát vòng kín toàn phần, đồng thời hỗ trợ giao diện người dùng trực quan và dễ sử dụng.
MặtCá cược thể thao, nhấn nút một lần có thể thực hiện mài ba mặt của ray hiệu quả và chính xác.

▌Trục chuyển động thẳng của máy và các chức năng:

■ Trục Y1 Đầu mài đứng bên trái di chuyển ngang;

■ Trục Y2 Đầu mài đứng bên phải di chuyển ngang;

■ Trục W Đầu mài nằm ngang di chuyển theo chiều dọc;

■ Trục V Đầu mài nằm ngang di chuyển ngang;

■ Trục Z Di chuyển theo chiều dọc của đầu mài đứng để sửa đá mài kim cương;

■ Trục X Di chuyển tịnh tiến của bàn máy;

■ SP Ba trục chính chuyển động với tốc độ tuyến tính không đổi

Trên đâybắn cá bắn cá, các trục Y1, Y2, W và Z là các trục số CNC vòng kín toàn phần sử dụng động cơ servo xoay chiều, trong khi trục X được dẫn động bằng thủy lực kết hợp cảm biến từ, đảm bảo kiểm soát vòng kín hoàn hảo.
