Máy mài hình dạng mạnh CNC

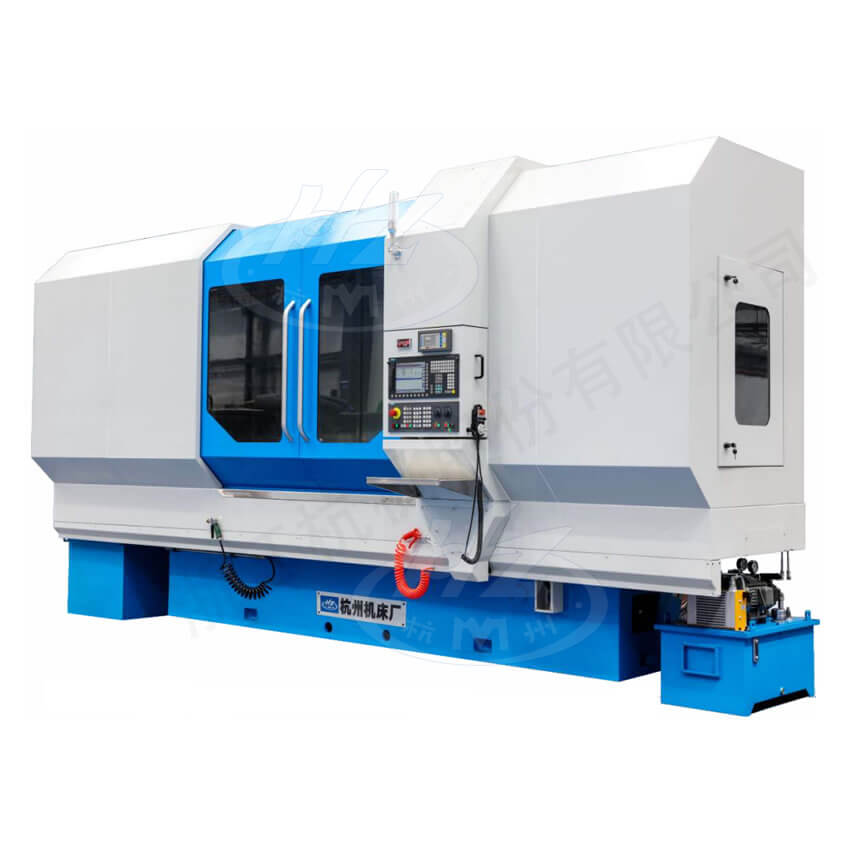

Máy mài hình thành lực 5 trục MKL7150×16

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Các máy này sử dụng cấu trúc khung đứng di chuyển trung tâm33win9 com, trục ngang đặt nằm, kiểu bố trí bàn làm việc có độ chính xác cao. Máy áp dụng công nghệ mài hình dạng lực mạnh với tốc độ chậm đã được kiểm chứng, có thể mài trực tiếp từ phôi thô, quy trình sản xuất tiên tiến, độ chính xác cao, hiệu suất sản xuất lớn và mức độ tự động hóa tốt.

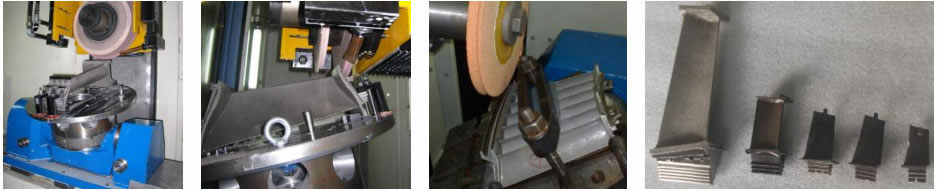

Máy được dùng chủ yếu để gia công bề mặt cong phức tạp như vành lá tuabin khí đốtCá cược thể thao, lá dẫn bên trong và ngoài, tấm lắp ráp, rãnh cong… với độ chính xác cao. Đặc biệt phù hợp cho các chi tiết có nhiều hướng, mặt lồi, mặt lõm, mặt cong, bao gồm cả các bề mặt khó gia công của vật liệu khó cắt.

Sử dụng đá mài hình dạng để gia côngbắn cá bắn cá, thích hợp cho quá trình mài lực mạnh với lượng dư lớn. Dòng máy này phục vụ cho ngành công nghiệp tuabin khí, tuabin hơi, động cơ máy bay và chế tạo khuôn mẫu.

Đặc điểm sản phẩm

■ Nhận giải thưởng khoa học công nghệ cấp bộ ngành cơ khí Trung QuốcCá cược thể thao, lọt vào bảng xếp hạng kỷ lục mới của doanh nghiệp Trung Quốc

Cấu trúc di chuyển trung tâm độc quyền sở hữu33win9 com, có độ cứng và độ ổn định cao (bằng sáng chế số: ZL03230376.9)

■ Bốn trục X33win9 com, Y, Z, V có cấu trúc và tính công nghệ tiên tiến, độ nhạy cao khi chạy dao, độ chính xác gia công cao.

Hệ thống điều khiển số Siemens 828D/840DSL33win9 com, điều khiển riêng biệt hoặc liên động các chuyển động dọc bàn làm việc, di chuyển theo chiều dọc đầu mài, di chuyển ngang của khung đứng, trục sửa lại liên tục và trục chính đá mài. Có chức năng bù trừ đường thẳng và đường tròn, có thể thực hiện mài tự động theo đường bù.

Hệ thống phớt khí áp lực thấp bảo vệ trục chính33win9 com, ngăn cản chất lỏng làm mát áp lực cao xâm nhập vào (bằng sáng chế số: 200520100432.6)

■ Công nghệ kiểm soát nhiệt độ hệ thống trục chính

Áp dụng nhiều công nghệ sửa lại hình dạng khác nhau như sửa lại bằng con lăn kim cương trên bànbắn cá bắn cá, sửa lại bằng bút hoặc đĩa kim cương thông qua hai trục Y và Z, sửa lại xoay, sửa lại liên tục trên mặt trước bằng con lăn kim cương (CD), đảm bảo độ chính xác cao khi sửa lại hình dạng.

■ Giao diện người-máy do Hangji phát triển lần hai: giao diện tương tác dạng menuCá cược thể thao, hiển thị đồ họa, dễ sử dụng.

■ Thiết kế máy hiện đại33win9 com, tuân thủ tiêu chuẩn an toàn bắt buộc, thiết kế vỏ bọc kín hoàn toàn đáp ứng yêu cầu bảo vệ môi trường.

Thông số kỹ thuật

Mã:			MKL7150×16
Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
Tải trọng lớn nhất của bàn máy		kg	1500
Di chuyển dọc (trục X)	Hành trình lớn nhất	mm	1700
	Tốc độ lớn nhất	mm/min	25000
	Lượng chạy dao nhỏ nhất	mm	0.001
Chạy dao theo chiều dọc (trục Y)	Khoảng cách từ tâm trục chính đến mặt bàn	mm	250-800
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển ngang (trục Z)	Hành trình lớn nhất	mm	420
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Bộ chỉnh sửa đặt trên đỉnh (trục V) (Có thể chọn thêm)	Chiều rộng lắp đặt lớn nhất	mm	160
Trục nghiêng (trục A)	Phạm vi góc xoay	（°）	-20°～ +120°
Trục nghiêng (trục A)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục quay (trục B)	Phạm vi góc xoay	（°）	0°～ 360°
Trục quay (trục B)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục chính	Công suất	kW	60 (có thể chọn 44Cá cược thể thao, 90, 110)
	Tốc độ quay	rpm	0-3000 (có thể chọn 5000)
	Độ rung trục/độ rung đường kính	mm	0.002
Kích thước quy cách đá mài	Đường kính ngoài × Chiều rộng × Đường kính trong	mm	400×(10-120)×127mm
Làm mát áp lực cao	Áp lực	bar	>15 (có thể chọn tùy theo tình hình thực tế)
Làm mát áp lực cao	Lưu lượng	L/min	>200 (có thể chọn tùy theo tình hình thực tế)
Độ chính xác định vị	Trục X33win9 com, Y, Z (hệ thống vòng kín toàn phần)	mm	0.004
Độ chính xác định vị lặp lại	Trục XCá cược thể thao, Y, Z (hệ thống vòng kín toàn phần)	mm	0.002
