Dãy máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

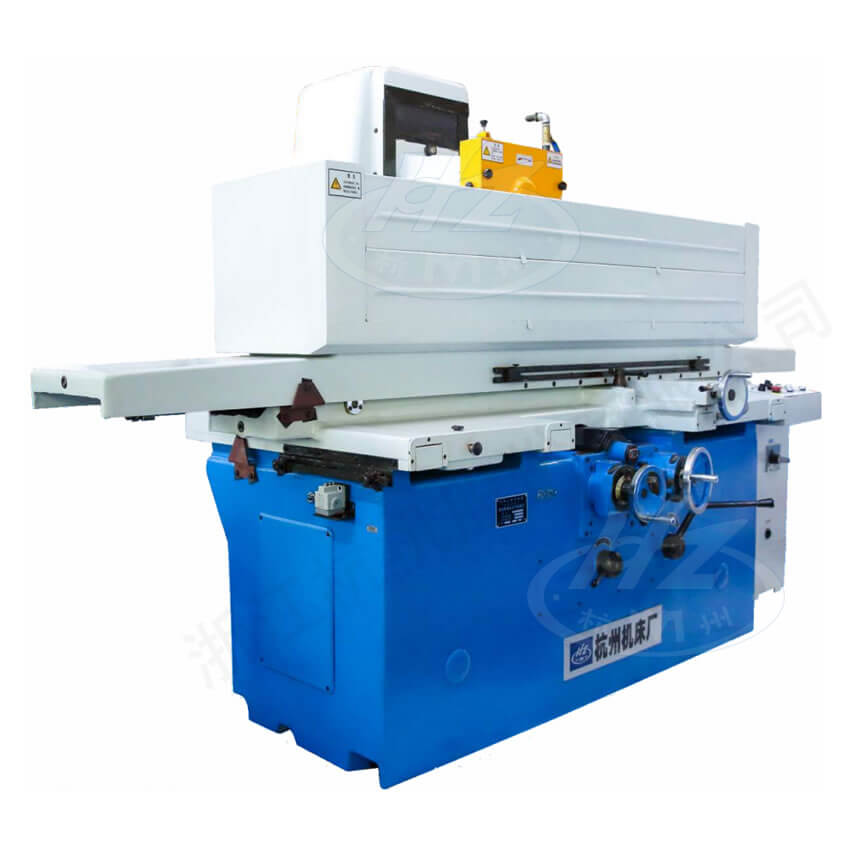

MM7132A MM7132B Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đĩa mài để gia công mặt phẳng của chi tiếtĐăng Nhập New888, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng bề mặt sau khi mài đều rất cao. Thiết bị này phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng bảo trì máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Bàn hút từ (320×1000mm)	1 miếng	Bàn kẹp đá mài cùng đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Máy mài đá mài (không bao gồm kim cương)	1 bộ	Đệm điều chỉnh máy tiện	6 bộ
Phụ kiện đặc biệt (tính riêng)
Dao đá mài kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậpĐăng Nhập New888, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt biến lưu lượngĐăng Nhập New888, kết hợp hệ thống thủy lực kín, giúp chuyển động êm ái, tiếng ồn nhỏ và nhiệt độ dầu trong bể giảm thấp.

■ Dẫn hướng ngang của giá mang dao sử dụng ổ bi định hướngmua the online, quá trình chạy dao được điều khiển bởi động cơ xoay chiều biến tần, cho phép điều chỉnh tốc độ liên tục, đảm bảo việc chạy dao mịn và liên tục hoặc gián đoạn một cách chính xác.

■ Bạc đạn trục chính của đầu mài sử dụng bạc đạn tĩnh áp có lỗ nhỏcode 789bet, cung cấp độ chính xác quay cao, giúp đạt được độ bóng bề mặt tốt hơn.

■ Máy tiện MM7132B có bể chứa dầu bên ngoàiĐăng Nhập New888, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7132A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1000
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1000×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1050
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	350
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1500
	Lượng tiến ngang của bàn làm việc	Gián đoạn (điều tốc vô cấp)	mm	0Đăng Nhập New888,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	329.5
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh đầu mài		mm/min	225
	Tốc độ quay của trục đá mài		rpm	1500
	Tiến động tinh thể theo phương thẳng đứng của đầu mài		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9.11
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác làm việc	Độ song song giữa bề mặt gia công và mặt nền		mm	300:0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	5000
Kích thước bên ngoài (dài × rộng × cao)			mm	3285×1525×2035
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4250×1750×2250
