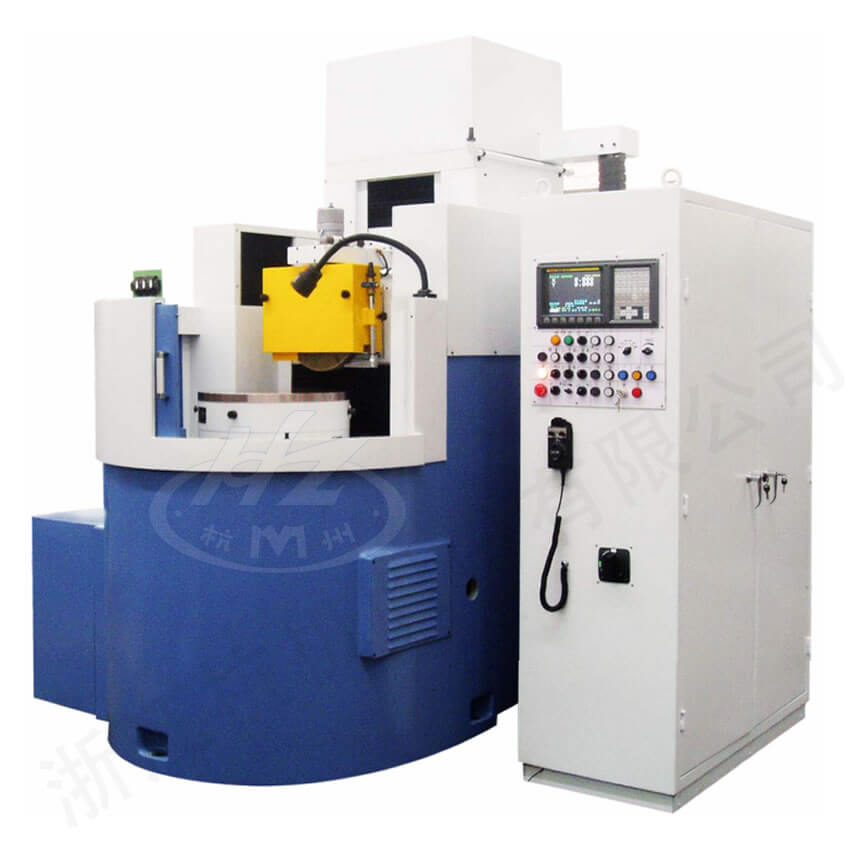

MGK7350 Máy mài mặt phẳng trục ngang bàn tròn có số hóa độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Sử dụng trục đứng giữa di chuyển79king1, mài ổn định, hai trục điều khiển số liên động, có thể mài chi tiết mặt nón trong và ngoài.

Máy được thiết kế để sử dụng mặt bên của đĩa màiCá cược thể thao, dùng để gia công các bề mặt phẳng có độ song song và độ nhẵn cao. Máy có thể thực hiện mài phẳng chính xác, đồng thời cũng có thể gia công các bề mặt đĩa tròn, bề mặt trong, ngoài và mặt nón.

Máy phù hợp cho các nhà máy sản xuất bánh răng79king1, đĩa ma sát, hộp số, dụng cụ đo lường và các thiết bị chính xác, giúp gia công các vòng bi, đĩa ma sát, bánh răng, đĩa phân độ và các dụng cụ đo chính xác.

Đặc điểm sản phẩm

■ Máy này sử dụng trục đứng giữa di chuyển để tiến ngang79king1, kết cấu thân máy cứng cáp, quá trình mài ổn định.

■ Máy sử dụng hệ thống điều khiển hai trục FANUC hoặc SIEMENS (người dùng tự chọn)79king1, có độ nhạy di chuyển cao, đảm bảo chính xác trong quá trình gia công.

■ Bàn làm việc được trang bị nam châm điện vĩnh cửu79king1, loại nam châm này có hai ưu điểm nổi bật: thứ nhất, biến dạng nhiệt khi hoạt động rất nhỏ; thứ hai, dù mất điện vẫn duy trì lực hút ban đầu, giúp ngăn ngừa tình trạng chi tiết bị bay ra khỏi bàn làm việc do lực mài.

■ Khi máy hoạt động liên động hai trục điều khiển sốCá cược thể thao, có thể mài chi tiết mặt nón trong và ngoài.

■ Máy thích hợp cho các nhà máy như xưởng sản xuất bánh răngmua the online, xưởng đĩa ma sát, xưởng hộp số, xưởng dụng cụ và đo lường, xưởng thiết bị chính xác, chuyên gia công các chi tiết như vòng bi, đĩa ma sát, bánh răng, đĩa phân độ và các dụng cụ đo chính xác.

Thông số kỹ thuật

Mã:			MGK7350
Bàn làm việc	Đường kính mặt bàn làm việc	mm	Φ500
	Đường kính hiệu quả của bàn kẹp từ	mm	Φ430
	Tốc độ quay của bàn làm việc	r/min	20-70
	Khối lượng tải của bàn làm việc	kg	225
Trụ đứng	Tốc độ di chuyển dọc	m/min	0.1-2.5
Trụ đứng	Khoảng di chuyển dọc (lớn nhất)	mm	275
Đầu mài	Kích thước đá mài (đường kính ngoài × độ dày × đường kính trong)	mm	Φ350×40×Φ127
	Khoảng cách từ trục đá mài đến mặt bàn (lớn nhất)	mm	425
	Khoảng di chuyển dọc của đầu mài (lớn nhất)	mm	275
	Lượng tiến nhỏ theo phương thẳng đứng của đầu mài	mm	0.001
	Tốc độ nâng hạ nhanh của đầu mài	mm/min	300
	Tốc độ quay của trục đá mài	r/min	1500
	Công suất động cơ đầu mài	kW	5.5
Độ chính xác làm việc	Mặt phẳng gia công (500) song song với mặt chuẩn	mm	0.003
Độ chính xác làm việc	Độ nhám bề mặt	μm	Ra0.08
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)	kg	5000
Công suất tổng của máy		kW	20
Kích thước bên ngoài (dài × rộng × cao)		mm	3000×2500×2600
Kích thước thùng đóng gói (dài × rộng × cao)		mm	3050×1920×2750
