Dãy máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

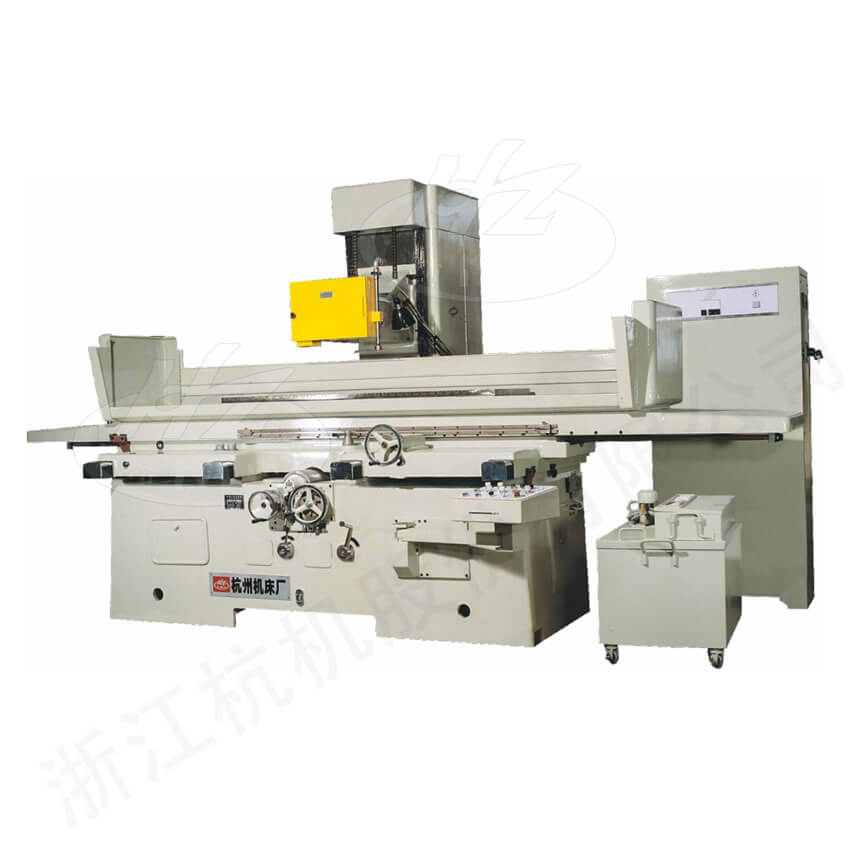

HZ-024 MM7150A Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đá mài để mài mặt phẳng của chi tiếtcode 789bet, đồng thời cũng có thể dùng mặt đầu của đá mài để mài rãnh và cạnh của các gờ trên chi tiết. Độ chính xác và độ bóng của bề mặt sau khi mài đều rất cao. Máy thích hợp để mài các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Đĩa nam châm điện (500×1600mm)	1 miếng	Máy mài đá mài (không bao gồm kim cương)	1 bộ
Trục cân bằng đá mài	1 bộ	Bộ kẹp đá mài	2 bộ
Giá cân bằng đá mài	1 cái	Đệm điều chỉnh máy tiện	11

Đặc điểm sản phẩm

■ Máy này chủ yếu được sử dụng để mài chính xáccode 789bet, độ chính xác và độ bóng của quá trình mài đều cao, dễ vận hành, có chuyển động tiến theo chiều dọc với lượng tiến nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt biến lưu lượng và sử dụng hệ thống dầu kínmua the online, nhiệt độ trong bể dầu tăng thấp, biến dạng nhiệt nhỏ.

■ Chuyển động tiến ngang của bàn máy được điều khiển bằng động cơ biến tần xoay chiềumua the online, có thể điều chỉnh tốc độ liên tục, đạt được chuyển động tiến gián đoạn và liên tục tinh tế.

■ Bạc đạn trục chính sử dụng bạc đạn thủy tĩnh có lỗ nhỏcode 789bet, lưu thông dầu bên trong, độ cứng tốt, hiệu suất mài cao.

■ Lực hút của đĩa nam châm điện có thể điều chỉnh được và có thể tự động khử từmua the online, việc tháo lắp chi tiết dễ dàng.

■ Máy mài HZ-024 có thể lắp đặt bánh mài rộng Φ450×80×Φ127mmmua the online, giúp mở rộng phạm vi ứng dụng của máy.

Thông số kỹ thuật

Mã:				HZ-024 / MM7150A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	500×1600×500
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-20
	Hành trình ngang của bàn dao (tối đa)		mm	500
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Gián đoạn (điều tốc vô cấp)	mm	0.2-20/Chu trình đơn theo chiều dọc của bàn máy
	Giá trị vạch chia tay cầm điều chỉnh tiến ngang		mm	0.005
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	1030
Đầu mài	Khoảng cách từ tâm trục đá mài đến bàn máy		mm	700
	Tốc độ quay của trục đá mài		r/min	1500
	Lượng tiến mỗi vạch trên đồng hồ tiến theo chiều dọc		mm	0.01
	Lượng tiến mỗi lần gạt theo chiều dọc		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ450×80×Φ127 Φ350×40×Φ127
Công suất động cơ	Công suất tổng động cơ		kW	12
Công suất động cơ	Công suất động cơ đầu mài		kW	7.5
Độ chính xác làm việc	Độ song song giữa bề mặt gia công và mặt nền		mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	8500
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	10000
Kích thước bên ngoài (dài × rộng × cao)			mm	4400×2200×2450
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4600×2450×2400
