Dãy máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

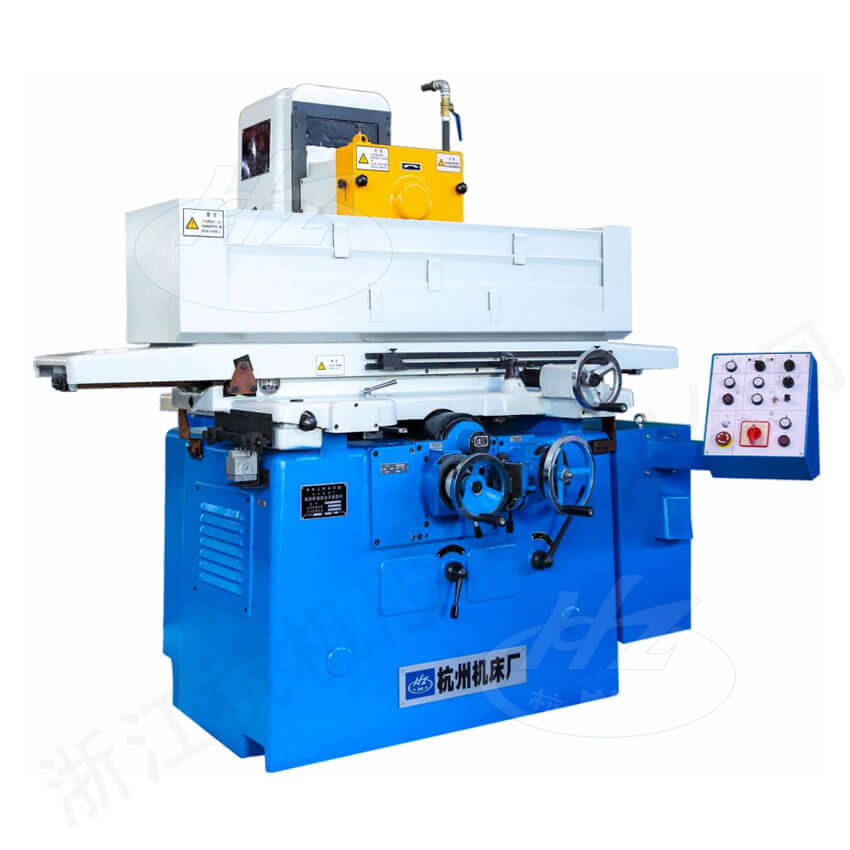

MM7120A MM7120B Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đá mài để gia công mặt phẳng của chi tiết. Ngoài raCá cược thể thao, cũng có thể dùng mặt đầu của đá mài để gia công rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng của bề mặt sau khi mài rất cao. Máy phù hợp để gia công các chi tiết chính xác và khuôn mẫu, được sử dụng rộng rãi trong các xưởng gia công cơ khí, xưởng sửa chữa máy và xưởng dụng cụ.

Phụ kiện đi kèm
Bàn hút từ	1 miếng	Bàn kẹp đá mài cùng đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Máy mài đá mài (không bao gồm kim cương)	1 bộ	Khối cân bằng	5 chiếc
Phụ kiện đặc biệt (tính riêng)
Dao đá mài kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậpCá cược thể thao, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt điều chỉnh lưu lượngbj88 đá gà, kết hợp hệ thống thủy lực kín, giúp chuyển động mượt mà, tiếng ồn nhỏ và nhiệt độ dầu trong bể thấp.

■ Dẫn hướng ngang của bàn trượt sử dụng ổ bi dẫn hướngnhận định bóng đá, việc di chuyển được kiểm soát bởi động cơ biến tần AC với tốc độ điều chỉnh liên tục, cho phép thực hiện các chuyển động tiến không liên tục và liên tục một cách chính xác.

■ Trục chính đầu mài sử dụng ổ trục thủy tĩnh có lỗ nhỏ dẫn dầu trở lại bên trongCá cược thể thao, độ chính xác quay cao, tuổi thọ lâu dài.

■ Máy MM7120B có bể dầu ngoàiCá cược thể thao, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7120A	MM7120B
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	200×630
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	200×630×320
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	2-20
	Hành trình ngang của bàn dao (tối đa)		mm	220
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Gián đoạn (điều tốc vô cấp)	mm	0Cá cược thể thao,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	1×14
	Khả năng chịu tải của bàn làm việc		kg	104
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	445
	Tốc độ nâng nhanh đầu mài		mm/min	450
	Tốc độ quay của trục đá mài		r/min	1500/3000
	Giá trị vạch chia nhỏ nhất của đĩa chia độ thẳng đứng		mm	0.01
	Tiến feed nhỏ theo chiều thẳng đứng		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Ф250×25×Ф75
Công suất động cơ	Công suất tổng động cơ		kW	5.19/5.79
Công suất động cơ	Công suất động cơ đầu mài		kW	2.4/3
Độ chính xác làm việc	Độ song song giữa bề mặt gia công và mặt nền		mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	2300
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	3000
Kích thước bên ngoài (dài × rộng × cao)			mm	1900×1205×1750
Kích thước thùng đóng gói (dài × rộng × cao)			mm	2750x1780x2450	4250x1750x2250
